- Code:
CHAMP4

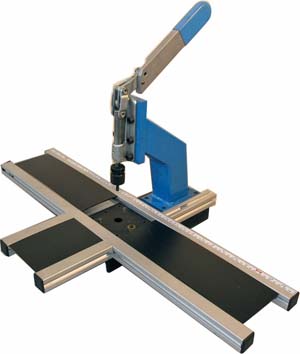

Stanzmaschine Champ4 Basismodell ohne Zubehör
- Nettogewicht: kg 10,32 - Bruttogewicht: kg 10,32
-
Um das Video anzusehen klicken Sie auf den Link
Stanzmaschine Champ4 Basismodell ohne Zubehör
Die Pressmaschine Champ4, führt grunsätzlich, je nach eingesetztem Zubehör, zwei Funktionen aus:
• das Anbringen bestimmter Zackenösen an der Rahmenrückwand (aus Karton, Hartfaser, MDF usw.)
• das Anbringen des Scharniers, um den Stehtfuss an der Rückwand von Fotorahmen zu fixieren.
Das Basis Modell wird ohnd Zubehör geliefert.
Das Basismodell der Stanzmaschine wird ohne Zubehör geliefert. Zubehör muss je nach Bedarf separat erworben werden.
--------------------------------------------------------------------
DAS ANBRINGEN VON AUFHÄNGERN
Die Aufhänger, die man mit der Champ4 anbringen kann sind:
1401, 1408, 1428, 1439.
Diese Aufänger haben Krallenrosetten, die dafür sorgen, dass die Öse fest im Karton eindringt.
Für jeden Aufhängertyp ist der entsprechende Stempel erforderlich:
für Aufhänger 1401 ist der Stempel C1401 vorgesehen
für Aufhänger 1408 ist der Stempel C1408 vorgesehen
für Aufhänger 1428 ist der Stempel C1428 vorgesehen
für Aufhänger 1439 ist der Stempel C1439 vorgesehen
Es ist nicht erforderlich, alle Stempel zu beziehen. Man kann nur die Stempel bestellen, die benötigt werden. Andere Stempel können bei Bedarf besorgt werden.
Die Maschine muss ausserdem mit folgendem Zubehor ausgestattet werden:
• Basisscheibe für Bilderösen: Code C6235
• Führung für das Zentrieren des Kartons: Code C4GUID40
Um einen Aufhänger anzubringen, geht man folgendermassen vor:
• Die Bilderöse auf dem Stempel positionieren
• Die Rückwand aus Karton (oder Hartfaser usw.) auf die Scheibe positionieren
• Den Hebel mit dem Stempel, der den Karton gegen den Aufhänger drückt, herunterziehen. Die Krallen der Rosette dringen im Karton hinein und ankern sich fest an.
----------------------------------------------------------------
DAS ANBRINGEN VON SCHARNIEREN
Die Scharniere, die mit der Champ4 angebracht werden können sind:
• 622 einlöchiges Scharnier für kleine Rückwände
• 234 zweilöchige Scharniere zu 28 mm für Rückwände aus weichem Material
• 2341 zweilöchige Scharniere zu 28 mm für Rückwände aus hartem Material
• 239 zweilöchige Scharniere zu 34 mm für Rückwände Von Craft USA
Für jeden Scharniertyp ist ein besonderes Zubehör erforderlich, das wir "Anschlag" nennen werden, das das Scharnier während des Pressvorganges blockiert.
Die Anschläge sind:
Anschlag C6234 für Scharnier 234 und 2341
Anschlag C6239 für Scharnier 239
Anschlag C6220 für Scharnier 622
Es ist nicht notwendig, alle Anschläge zu beziehen. Man kann nur die beziehen, die benötigt werden. Andere Anschläge können bei Bedarf bezogen werden.
Um Scharniere anbringen zu können, ist auch folgendes Zubehör erforderlich:
• Basisscheibe für Scharniere - Code C6236
• Hammerstempel für Scharniere - Code C6237
• eine Führung zum Positionieren der Rückwand und des Stehfusses - Code C4GUID30
Um Scharniere anzubringen, sind in der Reihenfolge folgende Schritte notwendig:
• Das Scharnier auf dem Anschlag positionieren
• Den Stehfuss unter das Scharnier positionieren
• Mit Hilfe der Führung C4GUID30 die Rückwand über das Scharnier positionieren.
• Den Hebel mit dem Stempel herunterziehen, damit die Rückwand gegen den Stehfuss gedrückt wird. Die Krallen des Scharniers dringen in die Rückwand und im Stehfuss ein und verbindet sie miteinander.
